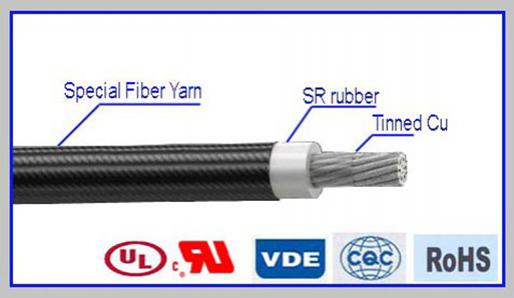

Estructura
Conductor: Cobre desnudo, cobre estañado
Aislante: Caucho de silicona
Envoltura: Material sintético trenzado con revestimiento de resina de silicona
Temperatura de operación: -60℃ a 180℃
Tensión nominal: 13800V
Tensión de prueba: 31KV. 1Min
Ensayo a la llama: FT 2
Aplicaciones
Debido a sus destacadas propiedades, el cable de conexión con aislamiento de silicona 13.8KV JGGP (JGP) se emplea en situaciones que requieren de una alta flexibilidad y resistencia a altas temperaturas. Por consiguiente, es una excelente opción para electrodomésticos, aparatos de alta tensión como transformadores, motores y máquinas de tracción.
| Tamaño | Conductor | Espesor de aislamiento | Trenzado | DE del cable | Resistancia | |||
| Estructura | DE | Nominal | DE | Nominal | Tolerancia | Ω/KM | ||
| mm² | No. /mm | mm | mm | mm | mm | mm | mm | Max. |
| 4.0 | 56/0.30 | 2.70 | 4.0 | 10.7 | 0.25 | 11.2 | ±0.40 | 5.09 |
| 6.0 | 84/0.30 | 3.30 | 4.0 | 11.3 | 0.25 | 11.8 | ±0.40 | 3.39 |
| 10.0 | 84/0.40 | 4.60 | 4.0 | 12.6 | 0.25 | 13.1 | ±0.40 | 1.95 |
| 16.0 | 126/0.40 | 5.80 | 4.0 | 13.8 | 0.30 | 14.4 | ±0.40 | 1.24 |
| 25.0 | 196/0.40 | 7.30 | 4.0 | 15.3 | 0.30 | 15.9 | ±0.40 | 0.795 |
| 35.0 | 276/0.40 | 8.60 | 4.0 | 16.6 | 0.30 | 17.2 | ±0.50 | 0.565 |
| 50.0 | 396/0.40 | 10.5 | 4.2 | 18.9 | 0.30 | 19.5 | ±0.50 | 0.393 |
| 70.0 | 360/0.50 | 12.40 | 4.2 | 20.8 | 0.35 | 21.5 | ±0.50 | 0.277 |
| 95.0 | 475/0.50 | 14.50 | 4.2 | 22.9 | 0.35 | 23.6 | ±0.50 | 0.210 |
| 120.0 | 608/0.50 | 16.0 | 4.2 | 24.4 | 0.35 | 25.1 | ±0.50 | 0.164 |
| 150.0 | 756/0.50 | 18.0 | 4.4 | 26.8 | 0.35 | 27.5 | ±0.60 | 0.132 |
| 185.0 | 925/0.50 | 20.0 | 4.4 | 28.8 | 0.35 | 29.5 | ±0.60 | 0.108 |
| 240.0 | 1221/0.50 | 23.0 | 4.6 | 32.2 | 0.40 | 33.0 | ±0.80 | 0.0817 |
| 300.0 | 1517/0.50 | 26.0 | 4.8 | 35.6 | 0.40 | 36.4 | ±0.80 | 0.0654 |
| 400.0 | 2037/0.50 | 30 | 4.8 | 39.6 | 0.40 | 40.4 | ±1.0 | 0.0495 |
Propiedades mecánicas
Tensión de rotura: ≥7N/mm²
Elongación de ruptura del material aislante: ≥250%
Radio mínimo de flexión: 6×DE
Estándar: UL758, UL62, UL1581
Características
El cable de silicona para conexión 13.8KV JGGP (JGP) posee una gran flexibilidad y resistencia a temperaturas de entre -55℃ y 180℃.
La goma de silicona es un material aislante resistente al efecto corona que le otorga al cable una excelente rigidez dieléctrica.
Dada la corta distancia de las fibras trenzadas y a su compactación, el trenzado de fibras sintéticas le confiere al cable una magnífica protección mecánica y una flexibilidad idónea.
Además, el barnizado del recubrimiento trenzado le otorga estupendas propiedades antifricción, una alta resistencia a la abrasión y una excelente tolerancia al aceite para transformadores, fulóleo ligero y la mayoría de los agentes de limpieza.
Finalmente, en caso de fuego no produce gases tóxicos o corrosivos, lo que contribuye a reducir los efectos perjudiciales del fuego.
