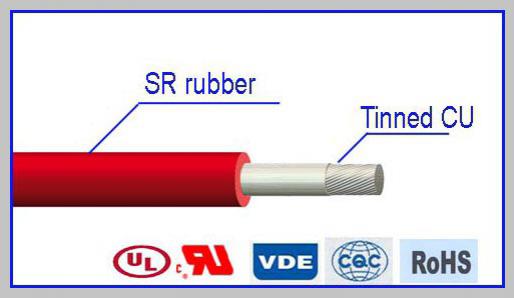

Cable de alto voltaje con aislamiento de silicona 6000V JGG

Conductor: Cobre desnudo, cobre estañado
Aislante: Goma de silicona
Tensión nominal: 6000V
Tensión de prueba: 6000V: 18000V. 5min
Temperatura de operación: -60℃～+180℃

Aplicaciones
Nuestro cable conductor de silicona de alto voltaje es sumamente flexible y se usa bajo condiciones de alta temperatura. Es perfecto para electrodomésticos, aparatos de alta tensión como transformadores, motores y máquinas de tracción.

Parámetros técnicos

Tamaño	Conductor		Espesor de aislamiento	DE del cable		Resistencia
	Filamentos	DE	Nominal	Nominal	Tolerancia	Ω/KM
mm²	No./mm	mm	mm	mm	mm	Max.
0.75	24/0.20	1.14	2.3	5.74	±0.25	26.7
1.0	32/0.20	1.32	2.3	5.92	±0.25	20
1.5	30/0.25	1.60	2.5	6.60	±0.30	13.7
2.0	41/0.25	1.84	2.5	6.84	±0.30	9.9
2.5	49/0.25	2.00	2.8	7.60	±0.30	8.21
4	56/0.30	2.60	2.8	8.20	±0.30	5.09
6	84/0.30	3.60	3	9.60	±0.30	3.39
10	84/0.40	4.60	3	10.60	±0.30	1.95
16	126/0.40	5.70	3.2	12.10	±0.30	1.24
25	196/0.40	7.1	3.2	13.50	+0.40	0.795
					-0.30
35	276/0.40	8.5	3.4	15.30	+0.40	0.565
					-0.30
50	396/0.40	10.3	3.4	17.10	+0.40	0.393
					-0.30
70	360/0.50	12.40	3.6	19.60	+0.50	0.277
					-0.30
95	475/0.50	14.50	3.6	21.70	+0.50	0.21
					-0.30
120	608/0.50	16.00	4.0	24.00	+0.50	0.164
					-0.30
150	756/0.50	18.00	4.2	26.40	+0.60	0.132
					-0.30
185	925/0.50	20.00	4.5	29.00	+0.60	0.108
					-0.30
240	1221/0.50	23.00	4.8	32.60	+0.60	0.0817
					-0.30

Propiedades mecánicas
Tensión de rotura: 5N/mm2 min.
Elongación de ruptura del material aislante: ≥150%
Radio mínimo de flexión: 7×DE

Características
Este cable eléctrico aislado JGG con revestimiento de silicona ofrece una adecuada flexibilidad y un buen rendimiento a temperaturas que fluctúan entre -55℃ y 180℃.
La goma de silicona es un material aislante resistente al efecto corona, que le otorga al cable una rigidez dieléctrica insuperable.

Cable conductor de silicona de alto voltaje - Cable eléctrico aislado (6000v) JGG
