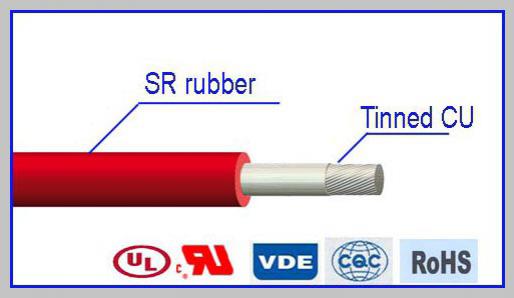

Conductor: Cobre desnudo, cobre estañado
Aislante: Goma de silicona
Tensión nominal: 300/300V
Tensión de prueba: 1500V. 15min
Temperatura de operación: -60℃～+180℃
Aplicaciones
El cable aislado de silicona AGR es propicio para aquellas condiciones en las que es menester una óptima flexibilidad y una gran resistencia a las altas temperaturas. Por lo tanto, es perfecto para electrodomésticos, aparatos de alta tensión como transformadores, motores y máquinas de tracción.
| Tamaño | Conductor | Espesor de aislamiento | DE del cable | Resistencia. | |||
| Estructura | DE | Nominal | Min. | Nominal | Tolerancia | Ω/KM | |
| mm² | NO./mm | mm | mm | mm | mm | mm | Max. |
| 0.25 | 8/0.20 | 0.65 | 0.6 | 0.44 | 1.85 | ±0.10 | 80.9 |
| 14/0.15 | |||||||
| 0.35 | 11/0.20 | 0.75 | 0.6 | 0.44 | 1.95 | ±0.10 | 55 |
| 20/0.15 | |||||||
| 0.5 | 16/0.20 28/0.15 | 0.95 | 0.6 | 0.44 | 2.15 | ±0.10 | 40.1 |
| 0.75 | 24/0.20 30/0.18 | 1.15 | 0.6 | 0.44 | 2.35 | ±0.10 | 26.7 |
| 1 | 32/0.20 | 1.34 | 0.6 | 0.44 | 2.55 | ±0.10 | 20 |
| 1.5 | 30/0.25 | 1.6 | 0.7 | 0.53 | 3 | ±0.15 | 13.7 |
| 2.5 | 49/0.25 | 2 | 0.8 | 0.62 | 3.6 | ±0.15 | 8.21 |
| 4 | 56/0.30 | 2.7 | 0.8 | 0.62 | 4.3 | ±0.15 | 5.09 |
| 6 | 84/0.30 | 3.3 | 0.8 | 0.62 | 4.9 | ±0.15 | 3.39 |
| 10 | 84/0.40 | 4.6 | 1 | 0.8 | 6.6 | ±0.25 | 1.95 |
| 16 | 126/0.40 | 5.8 | 1 | 0.8 | 7.8 | ±0.25 | 1.24 |
Propiedades mecánicas
Tensión de rotura: 5N/mm2 min.
Elongación de ruptura del material aislante: ≥150%
Radio mínimo de flexión: 5×DE
Características
Este cable eléctrico de caucho de silicona AGR tiene una notable flexibilidad y una resistencia a temperaturas que van de -55℃ a 180℃.
La goma de silicona es un material aislante resistente al efecto corona, que le otorga al cable una excelente rigidez dieléctrica.
