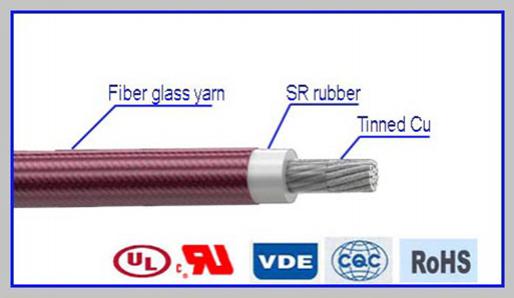

Conductor: Cobre desnudo, cobre estañado
Aislante: Goma de silicona
Envoltura: Trenzado de hilos sintéticos con silicona
Revestimiento de resina o fibra de vidrio trenzada
Temperatura de operación: -60℃-180℃
Tensión nominal: 3300/4200V
Tensión de prueba: 7600V. 1min
Ensayo a la llama: FT 2
Aplicaciones
Gracias a las características señaladas, el cable aislado de silicona para motor 3.3KV JGGP (JGP) es una excelente opción en situaciones en las que se necesita de una considerable flexibilidad y resistencia a las temperaturas extremas. De manera que es ideal para electrodomésticos, aparatos de alta tensión como transformadores, motores y máquinas de tracción.
| Tamaño | Conductor | Espesor de aislamiento | Espesor del trenzado | DE del cable | Resistencia. | |||
| Estructura | DE | Nominal | DE | Nominal | Tolerancia | Ω/KM | ||
| mm² | No./mm | mm | mm | mm | mm | mm | mm | Max. |
| 1.5 | 30/0.25 | 1.65 | 2.0 | 5.65 | 0.25 | 6.2 | ±0.30 | 13.7 |
| 2.5 | 49/0.25 | 2.00 | 2.0 | 6.00 | 0.25 | 6.5 | ±0.30 | 8.21 |
| 4.0 | 56/0.30 | 2.70 | 2.1 | 6.90 | 0.25 | 7.4 | ±0.30 | 5.09 |
| 6.0 | 84/0.30 | 3.30 | 2.1 | 7.50 | 0.25 | 8.0 | ±0.30 | 3.39 |
| 10.0 | 84/0.40 | 4.60 | 2.2 | 9.00 | 0.25 | 9.50 | ±0.40 | 1.95 |
| 16.0 | 126/0.40 | 5.80 | 2.2 | 10.2 | 0.25 | 10.7 | ±0.40 | 1.24 |
| 25.0 | 196/0.40 | 7.30 | 2.4 | 12.1 | 0.30 | 12.7 | ±0.40 | 0.795 |
| 35.0 | 276/0.40 | 8.60 | 2.4 | 13.4 | 0.30 | 14.0 | ±0.40 | 0.565 |
| 50.0 | 396/0.40 | 10.5 | 2.6 | 15.7 | 0.30 | 16.3 | ±0.50 | 0.393 |
| 70.0 | 360/0.50 | 12.40 | 2.6 | 17.6 | 0.30 | 18.2 | ±0.50 | 0.277 |
| 95.0 | 475/0.50 | 14.50 | 2.8 | 20.1 | 0.30 | 20.7 | ±0.50 | 0.210 |
| 120.0 | 608/0.50 | 16.0 | 2.8 | 21.6 | 0.35 | 22.3 | ±0.50 | 0.164 |
| 150.0 | 756/0.50 | 18.0 | 3.0 | 24.0 | 0.35 | 24.7 | ±0.60 | 0.132 |
| 185.0 | 925/0.50 | 20.0 | 3.0 | 26.0 | 0.35 | 26.7 | ±0.60 | 0.108 |
| 240.0 | 1221/0.50 | 23.0 | 3.2 | 29.4 | 0.35 | 30.1 | ±0.80 | 0.0817 |
| 300.0 | 1517/0.50 | 26.0 | 3.4 | 32.8 | 0.40 | 33.6 | ±0.80 | 0.0654 |
Propiedades mecánicas
Tensión de rotura: ≥7N/mm²
Elongación de ruptura del material aislante: ≥250%
Radio mínimo de flexión: 7×DE
Estándar: UL758, UL62, UL1581
Características
El cable de conexión 3.3KV JGGP (JGP) cuenta con una adecuada flexibilidad y un buen rendimiento a temperaturas de entre -55℃ y 180℃.
La goma de silicona es un material aislante resistente al efecto corona, lo que le otorga al cable una excelente rigidez dieléctrica.
El recubrimiento de fibras sintéticas trenzadas que cubre directamente al aislante es bastante compacto y le confiere al cable una gran protección mecánica sin afectar su flexibilidad.
Por otra parte, el barnizado del recubrimiento trenzado le otorga estupendas propiedades antifricción, una alta resistencia a la abrasión y una excelente tolerancia al aceite para transformadores, fulóleo ligero y la mayoría de los agentes de limpieza.
No libera gases tóxicos o corrosivos en caso de quemarse, de modo que reduce al máximo los efectos dañinos del fuego.
