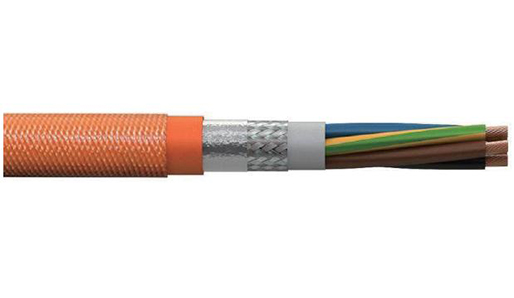

Conductor: cobre desnudo
Aislante: Caucho de silicona
Cubierta interna: Caucho de silicona
Blindaje: Cobre estañado
Separador: Cinta de papel aluminio
Cubierta externa: Caucho de silicona
Tipo de malla: malla con barnizado PET
Color: Orange
Voltaje nominal.: AC600/DC900V
Prueba de voltaje: AC5000/5 Min.
Temperatura nominal: -60℃～+180℃
Propiedades mecánicas
Tensión de rotura: 7.5N/mm2 min.
Elongación de ruptura del material aislante: ≥200%
Radio mínimo de flexión: 5×OD
Características
El caucho de silicona y cable ofrecen una excelente flexibilidad y resistencia a altas temperaturas que varían desde 55℃ hasta 180℃.
El uso del caucho de silicona, un material aislante sumamente resistente, le proporciona al cable una excepcional resistencia dieléctrica. El uso de hilos con barnizado PET maximiza la Resistencia a la abrasión.
APLICACIÓN
Es un excelente cable de conexión entre el cableado de motor y baterías HV de vehículos híbridos y/o eléctricos.

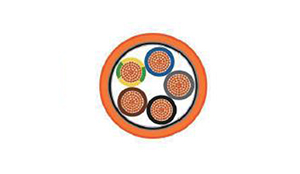

| Conductor | Núcleo | Barrera | Revestimiento | |||||||
| Corte transversal | filamentos | Diámetro | Resistencia en 20℃ | diámetro | Wire diameter | diámetro | ||||
| [mm] | [mm] | max[mm] | max[Ω/KM] | [mm] | max[mm] | [mm] | ||||
| 2.5 | 50×0.26 | 7.8 | 3.0(-0.3) | 6.9(—0.4) | 0.16 | 10.5(—0.6) | ||||
| 7.4(—0.4) | 11.0(—0.6) | |||||||||
| 8.1(—0.4) | 11.7(—0.6) | |||||||||
| 8.9(—0.4) | 12.7(—0.6) | |||||||||
| 4.0 | 56×0.31 | 4.8 | 3.7(—0.3) | 8.3(—0.4) | 0.16 | 11.9(—0.6) | ||||
| 8.9(—0.4) | 12.7(—0.6) | |||||||||
| 9.8(—0.4) | 0.21 | 13.9(—0.6) | ||||||||
| 11.0(—0.4) | 15.1(—0.6) | |||||||||
| 6.0 | 84×0.31 | 3.2 | 4.3(—0.3) | 9.7(—0.5) | 0.16 | 13.4(—0.6) | ||||
| 10.5(—0.5) | 0.21 | 14.7(—0.6) | ||||||||
| 11.4(—0.5) | 15.7(—0.6) | |||||||||
| 12.6(—0.5) | 16.9(—0.6) | |||||||||
