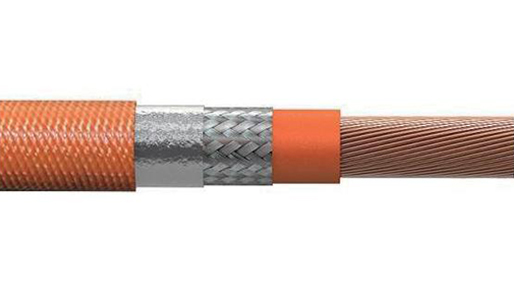

Conductor: cobre desnudo
Aislante: Caucho de silicona
Blindaje: Cobre estañado
Separador: Cinta de papel aluminio
Cubierta externa: Caucho de silicona
Tipo de malla: Fibra PET con barnizado
Color: anaranjado
Voltaje nominal.：AC600/DC900V
Prueba de voltaje: AC5000/5 Min.
Temperatura nominal：-60℃～+180℃
Propiedades mecánicas
Tensión de rotura: 7.5N/mm2 min.
Elongación de ruptura del material aislante: ≥200%
Radio mínimo de flexión: 5×OD
Características
El caucho de silicona y cable ofrecen una excelente flexibilidad y resistencia a altas temperaturas que varían desde 55℃ hasta 180℃.
El uso del caucho de silicona, un material aislante sumamente resistente, le proporciona al cable una excepcional resistencia dieléctrica. El uso de hilos PET con barnizado maximiza la Resistencia a la abrasión.
APLICACIÓN
Es un excelente cable de conexión entre el cableado de motor y baterías HV de vehículos híbridos y/o eléctricos.
| Conductor | núcleo | Barrera | Revestimiento | |||

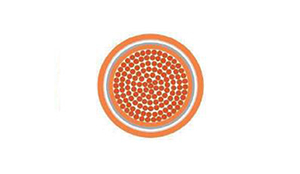

| Corte transversal | filamentos | Diámetro | Resistencia en 20℃ | diámetro | Diámetro del cable | diámetro |
| [mm] | [mm] | max[mm] | max[Ω/KM] | [mm] | max[mm] | [mm] |
| 10 | 320×0.21 | 4.5 | 1.82 | 6.0(—0.6) | 0.16 | 9.4(—0.6) |
| 12 | 380×0.21 | 5.4 | 1.52 | 6.5(—0.6) | 10.1(—0.6) | |
| 16 | 512×0.21 | 5.8 | 1.16 | 7.2(—0.6) | 10.8(—0.6) | |
| 20 | 610×0.21 | 6.9 | 0.955 | 7.8(—0.6) | 11.6(—0.6) | |
| 25 | 790×0.21 | 7.2 | 0.743 | 8.8(—0.6) | 0.21 | 12.8(—0.6) |
| 30 | 900×0.21 | 8.3 | 0.647 | 9.6(—0.7) | 14.0(—0.6) | |
| 35 | 1070×0.21 | 8.5 | 0.527 | 10.5(—0.7) | 15.0(—0.6) | |
| 40 | 1200×0.21 | 9.6 | 0.473 | 11.1(—0.7) | 15.6(—0.6) | |
| 50 | 1600×0.21 | 10.5 | 0.368 | 12.2(—0.7) | 16.4(—0.6) | |
| 70 | 2175×0.21 | 12.5 | 0.259 | 14.4(—1.4) | 18.8(—0.8) | |
| 95 | 3000×0.21 | 14.8 | 0.196 | 17.2(—1.4) | 0.26 | 21.5(—0.8) |
| 120 | 3700×0.21 | 16.5 | 0.153 | 19.0(—1.4) | 23.8(—0.8) | |
