 Cable no blindado de Caucho de Silicona para Vehículos Eléctricos

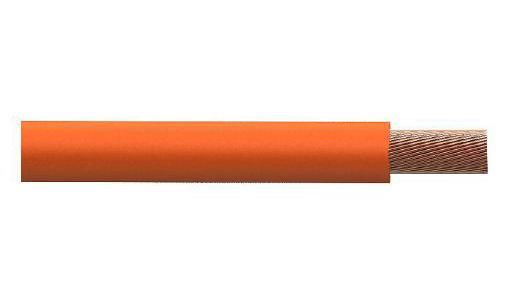

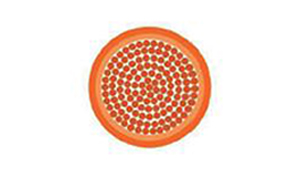

Cable no blindado de Caucho de Silicona para Vehículos Eléctricos FHLR2G

Conductor:cobre desnudo
Aislante: caucho de silicona según ISO6722
Color: Anaranjado (Ral 2003)
Voltaje nominal:AC600/DC900V
Prueba de voltaje: AC5000/5 Min.
Temperatura nominal:-60℃~+180℃
Grado de Resistencia al agua: IP67

Propiedades Mecánicas
Tensión de rotura: 7.5N/mm2 min.
Elongación de ruptura del material aislante: ≥200%
Radio mínimo de flexión: 3×OD (Instalación estática)
6×OD (Instalación dinámica)

Características
Este cable de silicona posee buena flexibilidad y buen desempeño cuando se trata de Resistencia a altas temperaturas que varían entre -55℃ hasta 180℃.
El uso del cable de silicona, hecha de material aislante altamente resistente, le dan al cable una magnífica resistencia dieléctrica.

Aplicación
Sirve como un excelente cable de conexión entre baterías HV y el cableado del motor de un vehículo híbrido así como de vehículos eléctricos.

Parámetros Técnicos
Conductor Núcleo
Corte transversal filamentos diámetros Resistencia a 20℃ diámetros
[mm] [mm] max[mm] max[Ω/KM] [mm]
10 320×0.21 4.5 1.82 6.5(—0.6)
12 380×0.21 5.4 1.52 7.4(—0.6)
16 512×0.21 5.8 1.16 8.3(—0.6)
20 610×0.21 6.9 0.955 9.0(—0.6)
25 790×0.21 7.2 0.743 10.0(—0.6)
30 900×0.21 8.3 0.647 10.4(—0.7)
35 1070×0.21 8.5 0.527 11.0(—0.7)
40 1200×0.21 9.6 0.473 12.4(—0.7)
50 1600×0.21 10.5 0.368 13.2(—0.8)
70 2175×0.21 12.5 0.259 15.1(—0.8)
95 3000×0.21 14.8 0.196 17.4(—1.0)
120 3700×0.21 16.5 0.153 19.5(—1.0)
