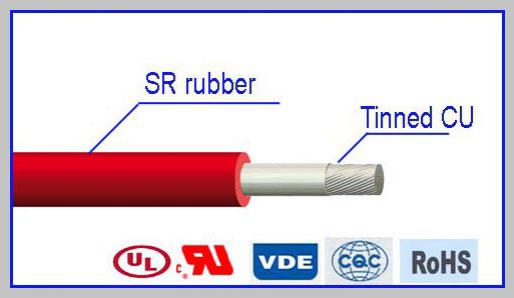

Cable de alto voltaje con aislamiento de silicona JGG

Conductor: Cobre desnudo, cobre estañado
Aislante: Caucho de silicona
Tensión nominal: 3000V
Tensión de prueba: 3000V: 9000V. 5Min
Temperatura de operación: -60℃～+180℃

Aplicaciones
El cable de alto voltaje con aislamiento de silicona JGG es recomendado en aquellas aplicaciones que necesitan de una gran flexibilidad y resistencia a temperaturas extremas. Por consiguiente, es perfecto para electrodomésticos, aparatos de alta tensión como transformadores, motores y máquinas de tracción.

Parámetros técnicos

Tamaño	Conductor		Espesor de aislamiento	DE del cable		Resistencia
Tamaño	filamentos	DE	Nominal	Nominal	Tolerancia	Ω/KM
mm²	No/mm	mm	mm	mm	mm	Max.
0.75	24/0.20	1.14	2.0	5.14	±0.20	26.7
1.0	32/0.20	1.32	2.0	5.32	±0.20	20
1.5	30/0.25	1.60	2.2	6.0	±0.25	13.7
2.0	41/0.25	1.84	2.2	6.24	±0.25	9.9
2.5	49/0.25	2.00	2.4	6.8	±0.25	8.21
4	56/0.30	2.60	2.4	7.4	±0.25	5.09
6	84/0.30	3.60	2.6	8.8	±0.25	3.39
10	84/0.40	4.60	2.6	9.8	±0.25	1.95
16	126/0.40	5.70	2.8	11.3	±0.25	1.24
25	196/0.40	7.1	2.8	12.7	±0.30	0.795
35	276/0.40	8.5	2.8	14.1	±0.30	0.565
50	396/0.40	10.3	3.0	16.3	±0.30	0.393
70	360/0.50	12.40	3.0	18.4	±0.30	0.277
95	475/0.50	14.50	3.2	20.9	±0.40	0.21
120	608/0.50	16.00	3.2	22.4	±0.40	0.164
150	756/0.50	18.00	3.5	25.0	+0.60	0.132
185	925/0.50	20.00	3.5	27.0	+0.60	0.108
240	1221/0.50	23.00	3.5	30.0	+0.60	0.0817

Propiedades mecánicas
Tensión de rotura: 5N/mm2 min.
Elongación de ruptura del material aislante: ≥150%
Radio mínimo de flexión: 7×DE

Características
Este cable de conexión de alto voltaje JGG tiene una magnífica flexibilidad y un buen rendimiento a temperaturas que varían entre -55℃ y 180℃.
La goma de silicona es un material aislante resistente al efecto corona, capaz de darle al cable una excelente rigidez dieléctrica.
